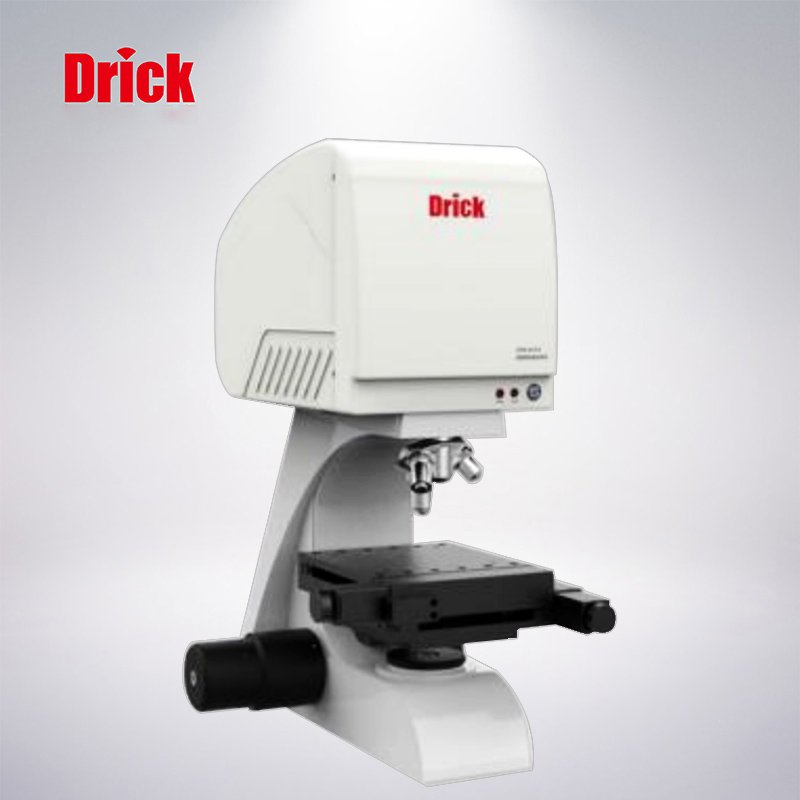

DRK8600型緊湊型共聚焦顯微拉曼光譜儀，內置針孔共聚焦、高分辨率分光光譜儀、高清數 碼成像技術，高度集成進顯微鏡上面的光譜空間中，將顯微鏡及拉曼光譜儀兩者的優點結合。顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
DRK8600型緊湊型共聚焦顯微拉曼光譜儀，內置針孔共聚焦、高分辨率分光光譜儀、高清數 碼成像技術，高度集成進顯微鏡上面的光譜空間中，將顯微鏡及拉曼光譜儀兩者的優點結合。顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
DRK8600高配版可以全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據；
DRK8600配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上?？朔似胀ǖ睦到y(tǒng)中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
DRK8600配備專門為顯微拉曼系統優化的光譜儀，可實現最優達1.5cm-1的光譜分辨率。光譜儀內置多片光柵，光柵及其轉動角度可以軟件設置，以達到不同分辨率和不同波數范圍的要求。
DRK8600是為科學研究專門打造的高性能顯微共聚焦拉曼光譜儀，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障。
產品特點：
1、全自動拉曼成像實驗，自動對焦、自動掃描
2、針孔共聚焦光路設計，真共焦
3、532、638、785、1064nm等多種激發波長可選
4、可同時支持3種激發波長
5、光譜分辨率高達1.5cm-1
6、緊湊型設計，無光纖，簡潔美觀，且節省空間
7、大面積旋轉光柵設計，兼具寬范圍與高分辨率
8、-70℃深度制冷探測器
9、超大范圍成像（100× 100mm），自動圖像拼接
10、獨有的軟件控制切換光路
11、快速定位，迅速找到焦點位置
12、高質量物鏡，微米級光斑
13、500 萬相機，圖像清晰精準
14、USB3.0接口直連電腦
應用領域：
1、納米粒子與新材料
2、高校、科研院所
3、生物科學
4、法醫學鑒定
5、材料科學
6、醫學免疫分析
7、農業及食品鑒定
8、水污染分析
9、寶石及無機礦物鑒定
10、環境科學
訂購指南：
表 11 DRK8600 產品選型表
型號 | 光譜儀焦長 | 激發波長/nm | 激光功率/mW | 最大波數范圍 | 最小分辨率/cm-1 |
DRK8600-FL350 |
光譜儀焦長為350mm | 325 | 30 | 50 ~ 10000 | 2.6 |
532 | 100 | 50 ~ 10000 | 1.4 | ||
633/638 | 80 | 50 ~ 10000 | 1.4 | ||
785 | 350 | 50 ~ 10000 | 2. 1 | ||
1064 | 500 | 50 ~ 10000 | 5.2 | ||
DRK8600-LT：深度制冷至-30℃、超長積分時間（最長可達1.3h） DRK8600-MP：掃描成像 Mapping、自動對焦 | |||||
命名舉例：
1、ATR8600-AF-LT-FL210-532+638+785：自動對焦、長積分時間、焦長為210mm，激發波長為三波長：分別為532nm、638nm和785nm
2、ATR8600-MP-DC-FL350-532+633+1064：掃描成像、深度制冷探測器、焦長為350mm，激發波長為三波長：分別為532nm、633nm 和1064nm
注：
*1：最大波數范圍，與激發波長的選擇有關；
*2：標配為起始波數為150cm-1，可定制起始波數從50cm-1開始的低波數版本；也可定制波數范圍從5cm-1開始的太赫茲拉曼光譜版本。
*3：其他激發波長可定制；
*4：最優分辨率，跟光譜儀的狹縫寬度相關；如果進一步縮小狹縫寬度，分辨率可以進一步提升；
*5：表格參數中，只表示公司標準產品的參數；奧譜天成儀器均為自主研制、生產的產品，相應參數均可進行定制；
技術參數：
DRK8600 性能參數 | |
光譜分辨率 | 詳見表 1 |
光譜范圍 | 詳見表 1 |
激發波長 | 532、638、785、1064nm等多波長可選，最多同時集成3個激發波長 |
最大激光功率 | 532nm：80 mW；638nm：80 mW；785nm：300 mW；1064nm：500 mW |
可選探測器 | 1)深度制冷面陣CCD：2048×256像素，制冷至-70℃ |
2)制冷科學級面陣CCD，2048×256像素，制冷至-30℃ | |
3)制冷科學級面陣CCD，1024×128像素，制冷至-30℃ | |
光譜儀焦長 | 350mm可選 |
顯微照明 | 高亮度長壽命白光 LED |
照明方式 | 落射式 |
顯微鏡相機系統 | 500萬像素工業相機 |
物鏡 | 標準配置：4X、10X、20X；可選配置：100X、50X； |
聚焦方式 | 共軛對焦 |
共聚焦方式 | 針孔共聚焦，6孔移動針孔、無極可調共聚焦針孔可選； |
空間分辨率（X、Y） | 優于2μm |
縱向空間分辨率（Z） | 優于5μm |
激光光斑直徑 | >1μm |
激光穩定性 | σ/μ<±0.2% |
激光線寬 | 0.08nm |
通訊模式 | USB3.0 |
X、Y 軸電控二維平臺 | |
移動范圍 | 50×50 mm，100×100mm 可選 |
移動分辨率 | 0.1μm |
定位精度 | 1μm |
掃描間隔 | 軟件設置，最小1μm |
掃描速度 | 20mm/s |
納米位移臺（選配） | 最小位移分辨率2nm，位移精度10nm |
Z 軸（自動對焦） | |
對焦精度 | ≤±0.2μm |
最大行程 | 20 mm |
對焦速度 | 不超過10 s |
納米位移臺（選配） | 最小位移分辨率2nm，位移精度10nm |
工作環境參數 | |
電壓 | 100 ~240 VAC |
峰值功率 | < 200 W |
其他動力 | 無需 |
排放 | 無 |
平臺需求 | 氣浮隔振光學平臺 |
工作溫濕度 | 恒溫（25±2℃),恒濕（50±10%） |
其他選配項 | |
快速主動對焦功能 | 內置快速對焦功能模塊，可在2s內實現快速主動對焦，提高實驗的一致性。 |
電動物鏡轉輪 | 實現物鏡的自動切換，避免手接觸物鏡，導致臟污，并能減少觸碰儀器帶來的不可控因素 |
納米級壓電陶瓷位移臺 | 移動分辨率可達2nm ，移動精度可達10nm，可實現樣品的精細移動。 |
