紙板戳穿強度是指用一定形狀的角錐穿過紙板所作的功。即包括開始穿刺及使紙板撕裂彎折成孔所需的功。以焦耳(J)表示。本方法可適用于各種類型紙板,如箱紙板、瓦楞紙板等。DRK104電子紙板戳穿強度測定儀是瓦楞紙板抗戳穿性能(即戳穿強度)測定的專用儀器。
性能特點:
DRK104電子紙板戳穿強度測定儀具有快速夾緊試樣、操作手柄自動復位及安全防護可靠等特點,微電腦控制技術,液晶中文顯示;具有測試數據統計處理功能,可打印輸出。
◆1全電腦控制技術,開放式結構,自動化程序高,操作簡單方便、安全可靠;
◆2全自動測量,智能判斷功能,操作系統實時顯示測量結果;
◆3自動測量、統計、打印測試結果,并具有數據保存功能;
◆4中文圖形菜單顯示操作界面,使用簡單方便;
◆5熱敏高速微型打印機,打印高速、低噪音,無須油墨和色帶,使用方便,故障率低;
◆6機電一體化現代設計理念,結構緊湊,外觀美觀大方,維修方便。
產品應用:
適用范圍廣,是紙板、紙箱生產、科研及商檢等企業和部門不可缺少的常用儀器。
工作原理:
DRK104電子紙板戳穿強度測定儀由擺系試樣夾持裝置,指針刻度盤角錐體(戳穿頭)操作系統等部分組成。儀器根據功能原理,在一個特殊形狀的擺體上安裝一個按標準幾何體設計生產的三角棱形角錐,借助擺體的能量使三角錐體穿透試樣時所需的能量。
儀器結構:
(1)底座與支架。
(2)擺錘裝置:由擺體、擺軸、戳穿頭與重砣等組成。
(3)測試部分由指針、指針軸與刻度盤組成。
(4)試樣夾持裝置:由上、下壓板與夾緊彈簧組成。
(5)釋放體由支柱與釋放體手柄組成。
技術標準:
DRK104電子紙板戳穿強度測定儀符合以下標準:產品參照ISO3036(紙板——戳穿強度的測定)和GB2679·7-2005《紙板戳穿強度的測定法》中有關規定設計,具有快速壓緊、操作手柄自動復位及安全防護可靠特點。

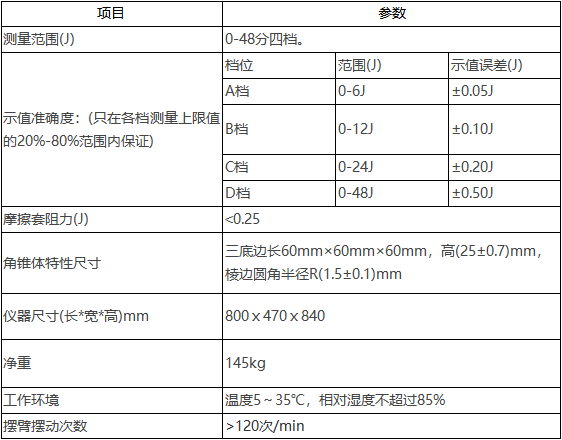

產品參數:參數
項目 | 參數 | ||
測量范圍(J) | 0-48分四檔。 | ||
示值準確度:(只在各檔測量上限值的20%-80%范圍內保證) | 檔位 | 范圍(J) | 示值誤差(J) |
A檔 | 0-6J | ±0.05J | |
B檔 | 0-12J | ±0.10J | |
C檔 | 0-24J | ±0.20J | |
D檔 | 0-48J | ±0.50J | |
摩擦套阻力(J) | ?0.25 | ||
角錐體特性尺寸 | 三底邊長60mm×60mm×60mm,高(25±0.7)mm,棱邊圓角半徑R(1.5±0.1)mm | ||
儀器尺寸(長*寬*高)mm | 800ⅹ470ⅹ840 | ||
凈重 | 145kg | ||
工作環境 | 溫度5~35℃,相對濕度不超過85% | ||
擺臂擺動次數 | >120次/min |
注:因技術進步更改資料,恕不另行通知,產品以后期實物為準。
